Trong các hệ thống điện năng lượng mặt trời, jack MC4 là bộ phận dùng để kết nối dây DC giữa các tấm pin và inverter. Dù có kích thước nhỏ, đây lại là vị trí chịu dòng điện liên tục với cường độ cao trong thời gian dài.
Nhiều sự cố chảy nhựa, phát nhiệt hoặc cháy hệ thống điện mặt trời thực tế lại xuất phát từ lỗi kết nối MC4 không đúng kỹ thuật, đặc biệt là tình trạng bấm jack không chặt hoặc sử dụng đầu nối kém chất lượng.
Nếu không được kiểm tra định kỳ, lỗi nhỏ này hoàn toàn có thể gây hư hỏng toàn bộ hệ thống PV.
Khi đầu cos bên trong jack MC4 không ép sát vào lõi đồng của dây dẫn, diện tích tiếp xúc điện sẽ giảm đáng kể. Điều này làm tăng điện trở tiếp xúc tại điểm nối.
Theo nguyên lý Joule, khi điện trở tăng, nhiệt lượng sinh ra cũng tăng theo. Với dòng điện DC từ hệ thống điện mặt trời thường dao động từ 10A đến 20A, nhiệt độ tại điểm tiếp xúc lỏng có thể tăng rất nhanh.
Khi kết nối không ổn định, tia hồ quang điện DC (DC Arc Fault) có thể xuất hiện. Đây là dạng sự cố cực kỳ nguy hiểm vì hồ quang DC khó dập tắt hơn điện AC thông thường.

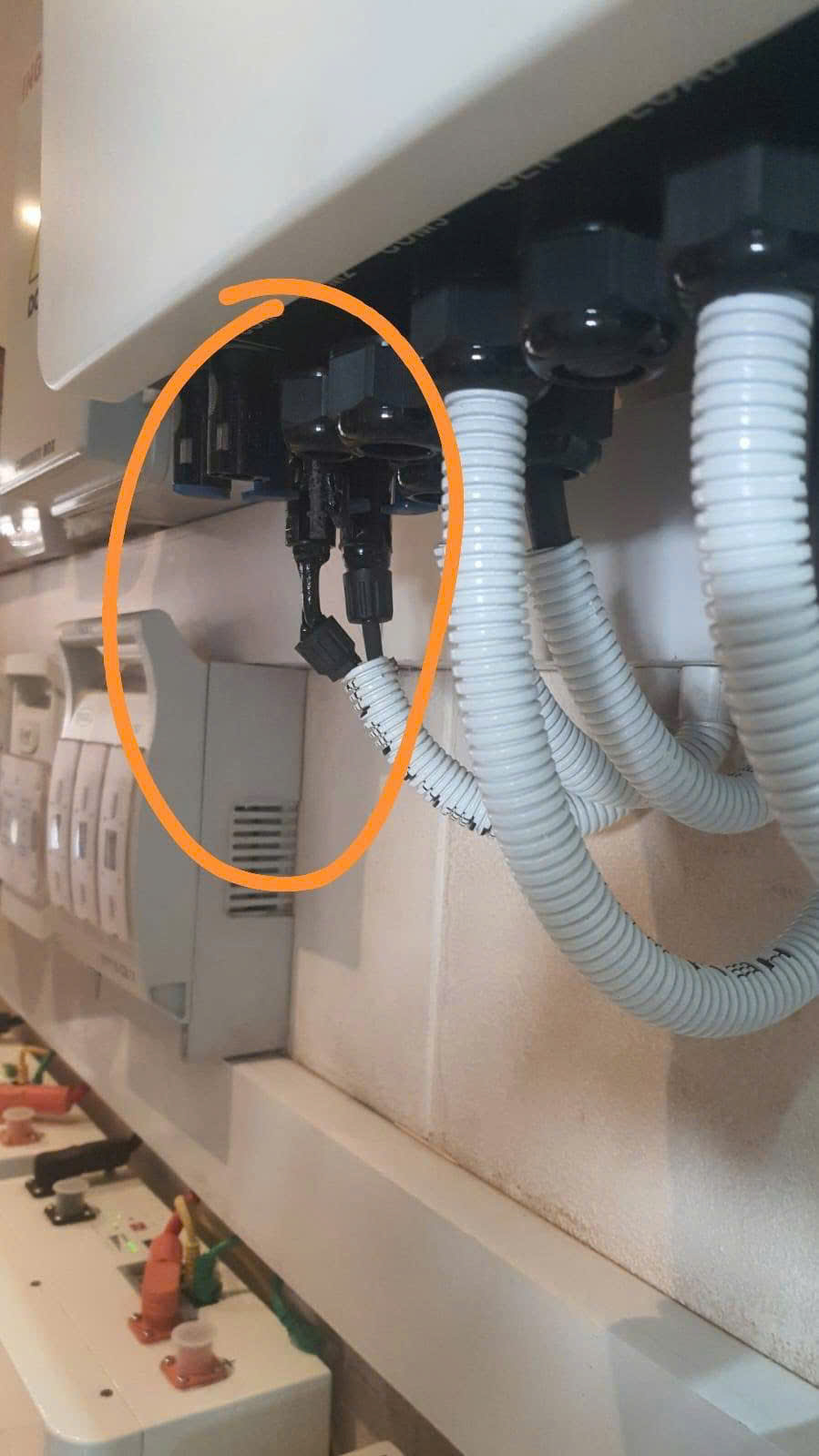

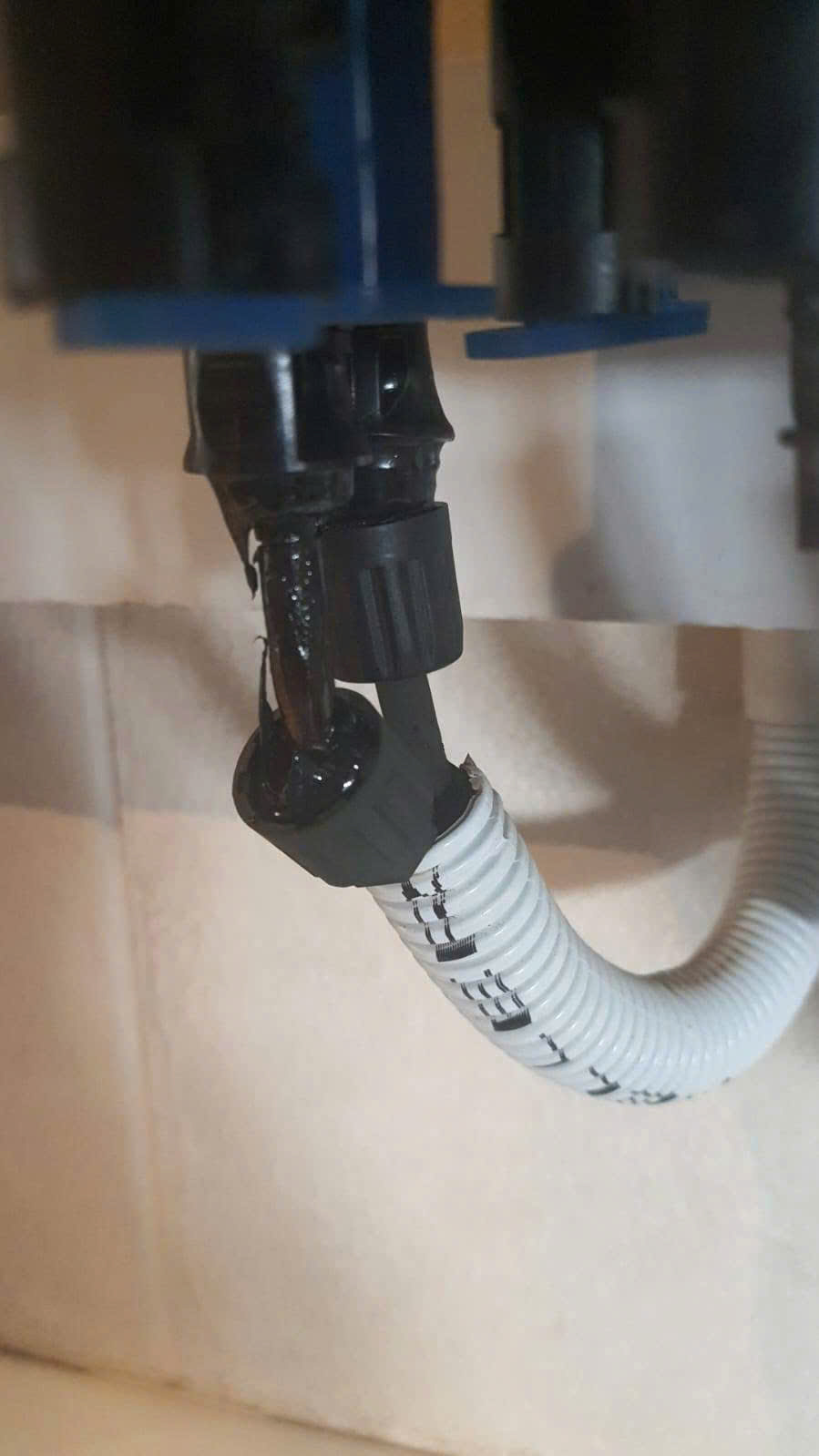

Nếu nhiệt độ tiếp tục tăng cao, phần vỏ nhựa của jack MC4 sẽ bị biến dạng, chảy nhựa hoặc cháy đen, từ đó dẫn đến nguy cơ cháy lan sang dây dẫn và inverter.
Người dùng có thể nhận biết sớm các dấu hiệu bất thường của jack MC4 qua những biểu hiện sau:
- Jack MC4 nóng bất thường khi hệ thống vận hành
- Vỏ nhựa đổi màu vàng hoặc cháy đen
- Xuất hiện mùi khét giống nhựa cháy
- Inverter báo lỗi Arc Fault hoặc Isolation Error
- Hệ thống điện mặt trời giảm sản lượng bất thường
- Camera nhiệt phát hiện hotspot tại vị trí đầu nối DC
Khi xuất hiện các dấu hiệu trên, cần ngắt hệ thống để kiểm tra ngay nhằm tránh nguy cơ chập cháy.
Để đảm bảo độ tiếp xúc tốt, cần sử dụng kìm bấm cos MC4 chuyên dụng thay vì kìm điện thông thường. Dụng cụ chuyên dụng giúp đầu cos ép chặt vào lõi dây đồng, hạn chế phát sinh điện trở.
Sau khi hoàn thành, nên kéo thử dây để kiểm tra độ bám của đầu cos. Nếu dây bị tuột hoặc lỏng, cần bấm lại ngay.
Đầu ren phía sau jack cần được siết đúng lực để đảm bảo khả năng chống nước IP67/IP68, ngăn hơi ẩm xâm nhập gây oxy hóa và giảm chất lượng tiếp xúc điện.
Các loại jack MC4 chất lượng thấp thường có khả năng chịu nhiệt kém, vật liệu dẫn điện không ổn định và nhanh xuống cấp khi sử dụng ngoài trời. Vì vậy, nên ưu tiên các dòng jack có chứng nhận kỹ thuật rõ ràng từ thương hiệu uy tín.
Ngoài việc thi công đúng kỹ thuật, hệ thống điện mặt trời cần được bảo trì định kỳ để phát hiện sớm các điểm phát nhiệt bất thường.
Hiện nay, nhiều đơn vị sử dụng camera nhiệt để kiểm tra hotspot tại các đầu nối MC4, giúp phát hiện nguy cơ trước khi xảy ra sự cố nghiêm trọng.
Một đầu jack MC4 nhỏ nhưng nếu lắp đặt sai kỹ thuật có thể ảnh hưởng đến toàn bộ hệ thống điện mặt trời. Vì vậy, việc bấm jack đúng chuẩn và kiểm tra định kỳ là yếu tố quan trọng giúp hệ thống vận hành an toàn, ổn định và bền bỉ lâu dài.
